刀片刺網是近年在監獄應用比較廣的一種防護隔離網，可以用在外警戒區隔離網、巡邏道加高隔離網、內5米警戒區隔離網以及各個功能區隔離網。是一種新型的在防御領域較突出的圍網。下邊我們介紹常用的刀片刺網隔離網的規格型號及工藝要求，這也是監獄中采用的比較主流的規格型號。

一、刀片刺網隔離網網片：寬約2500mm*高約2250mm；分上下兩層結構，總高約4.5米；上下層之間邊耳連接，確保網片不變形。

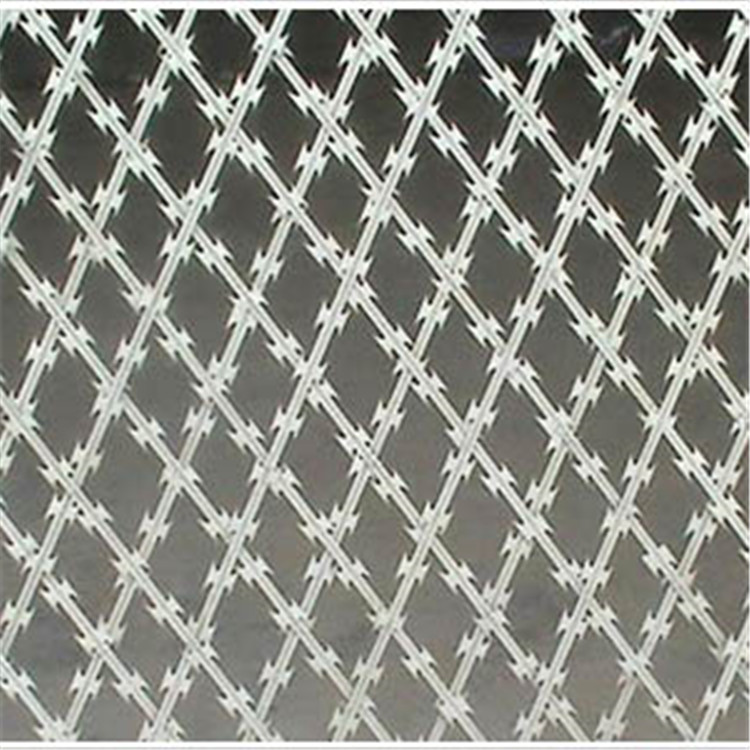

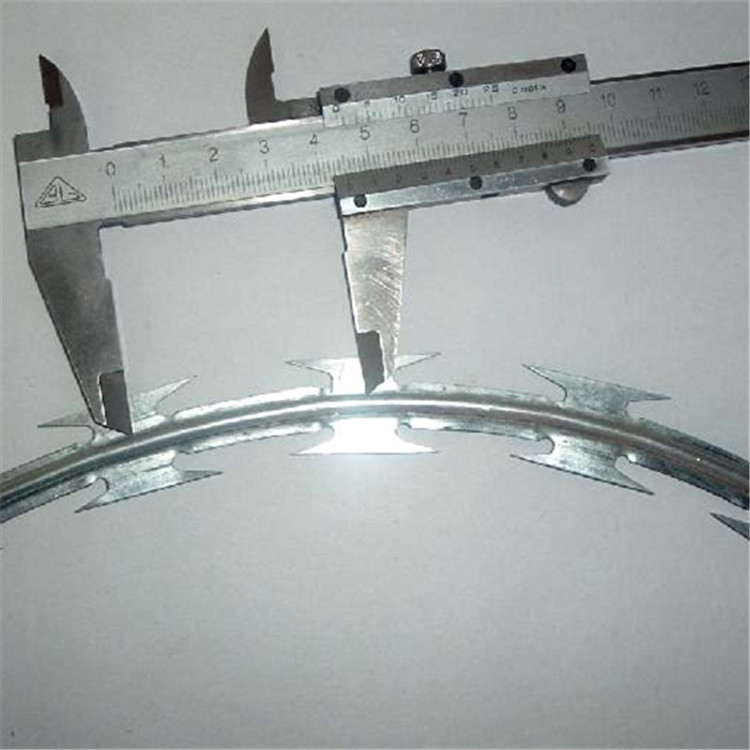

二、刀片刺網隔離網網孔及絲徑：高純度合金低碳鋼直線型刀刺圈：BTO一22型，蕊絲直徑2.5mm。刀長22mm，刀寬15mm，厚度0.5mm，刀間距35mm。規格約：60mm*120mm，橫筋與豎筋夾角60度角或120度角，直線刀片刺網橫筋及豎筋與邊框夾角互為60度角或120度角；橫筋Ф4.0mm+縱筋Ф4.0mm 。

三、刀片刺網隔離網網片固定框：40*20*2.0mm鍍鋅方鋼管。每網片框增加一道方管垂直中稱。固定邊框與刀片焊接網通過兩邊方鋼焊接連接，刀片焊接網居于固定邊框中間線，兩連接方鋼與刀片焊接網焊接于固定邊框中央；連接方鋼尺寸：15mm*2.5mm。

四、立柱：80mm*80mm*3.0mm鍍鋅方鋼管，地上高度4500mm,地下高度800mm（立柱底部需穿孔加橫筋固定）。Q235抗拉強度＞550N/mm2，使用優質雙面鍍鋅全鋼材質，有效地保證隔離網系統的堅固安全。

五、V型支架：約90度角，長度300-350mm，采用60mm*60mm*2.0mm空心方鋼，頂部需加防水蓋。

六、V型托網：同鋼網片規格，但不少于二道加強折彎。

七、鋼網與立柱的連接方式：邊耳防盜螺絲貫穿式連接，防盜螺栓￠12mm*80mm熱鍍鋅螺栓。

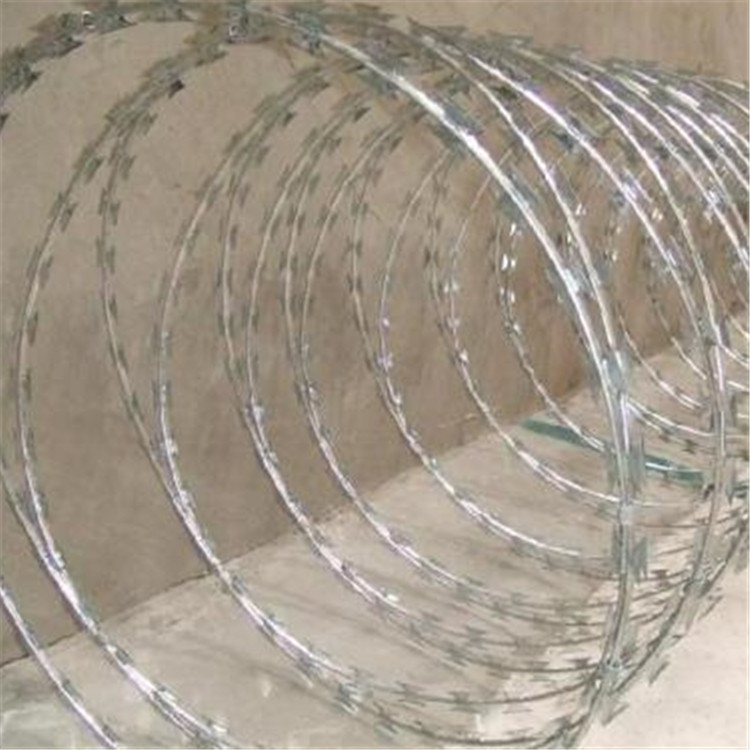

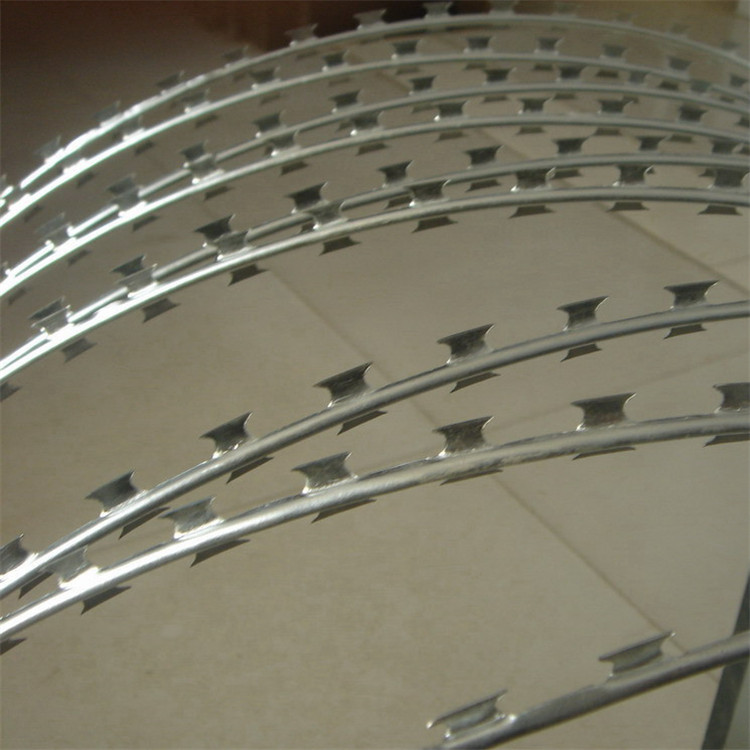

八、頂部刀刺圈：BTO一22型，304不銹鋼材質，蕊絲直徑2.5mm。刀長22mm，刀寬15mm，厚度0.5mm，刀間距35mm。雙螺旋，直徑φ500mm，密度10圈/米，圈距排列均勻，相鄰每圈間距不大于150mm。抗拉強度＞1450N/mm，刀型整齊，刀片鋒利，排列均勻、致密，連接牢固，防腐能力強，可達到防翻躍，高安全防護等級。

九、鋼絲：Q235抗拉強度＞1450N/mm2，要求采用高純度的鋼材，鋼材中硫、磷的含量不超過10.035%。

十、蛇腹型刀刺網與V型托網之間用適量固定卡子或用2-3條直徑3.0mm不銹鋼絲加固，鋼絲穿過V型托（預留孔）拉直固定。

十一、混凝土基座：400mm*400mm*500mm，標號C30。

十二、 刀片刺網隔離網焊接工藝：刀片焊接網與網片固定框居中焊接，所有焊點與固定邊框滿焊連接，要求焊透率，焊點光滑牢固、片網平整，同時要求保證每個焊點具備高度的抗剪力。 連接邊耳：30mm*30mm*4.0mm。焊點光滑牢固、片網平整，同時要求保證每個焊點具備高度的抗剪力。 連接卡：Q235厚度4mm鋼板，抗拉強度＞550N/mm2。螺栓：為保證網片的防拆卸性能，網片要求采用防拆卸螺栓，只有用專用配套工具，才能拆裝。

十三、刀片刺網隔離網防腐工藝：進行科學的防腐處理，要求實際使用壽命在10年以上。采用熱鍍鋅加浸塑處理，上鋅量＞300g/m2，專用PVC塑粉，上塑量>O.7mm，表面無針孔、開裂、漏塑、塑液流淌等質量缺陷，顏色為墨綠色。

十四、刀片刺網隔離網安裝方法要根據監獄地形的結構特點并現場實際檢測后給予設計方案。設計方案要符合國家關于建筑類行業的有關規范標準，確保網墻的牢固性和抗風能力。

十五、如監墻有避雷裝置，將網墻和原避雷引線連接即可。如沒有，則需重新加裝避雷設施。避雷針：500mm*10mm，避雷導線：4㎡銅芯線。
